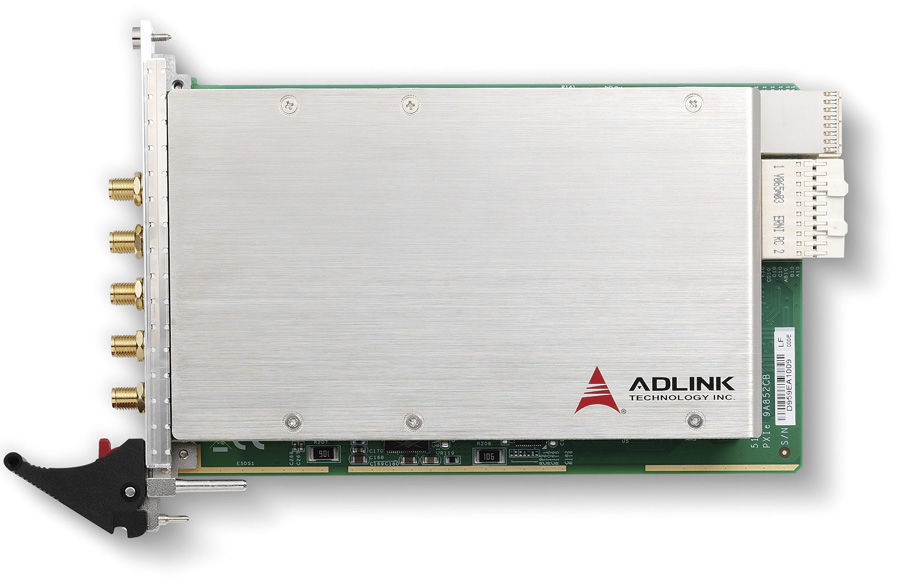

Digitalizador analógico PXIe-9852

Descripción

PXI expresan el Rev. 1.0 de la especificación obediente
2 simultáneamente entradas análogas, tarifas de muestreo de hasta 200 MS/s, y pedacitos ADC de la alta resolución 14
Anchura de banda de hasta 90 megaciclos para la entrada análoga
Memoria a bordo del almacenaje de 1 GB
Gama de voltaje de entrada programable de ±0.2 V, de ±2 V, o de ±10 V
Una entrada de disparador digital externa y una salida externa del disparador
Auto-calibración completa
Señal de la ayuda que hace un promedio de la característica

El ADLINK PXIe-9852 es 2-CH 14 un digitizador del pedacito 200 MS/s para las señales de alta frecuencia y anchas del rango dinámico con una frecuencia de la entrada hasta 90 megaciclos. La entrada análoga de la anchura de banda de 90 megaciclos con la impedancia 50O se diseña para recibir señales de alta velocidad de ±0.2 V, de ±2 V, o de ±10 V. Con un interfaz de autobús de PCI Express y una memoria a bordo amplia de la adquisición hasta 1 GB, el PXIe-9852 maneja fácilmente fluir de datos simultáneo 2-CH. Con linearidades de alta velocidad y altas 14 convertidores del A/D del pedacito y la referencia a bordo arriba estable, el PXIe-9852 proporciona alta exactitud y alto funcionamiento dinámico, haciéndole el ideal para los usos que requieren de adquisición de datos de alta velocidad, tal como fibra óptica y prueba del LIDAR, y análisis de la señal video.
